Конфигурационная матрица

---

Связанные списки показывают на форме записи, связанные с текущей: например, на форме номенклатуры – машины, на которых она производится. Записи в списках создаются по одной.

Когда связей десятки, такое заполнение занимает много времени. Конфигурационная матрица решает эту задачу: она показывает обе таблицы сразу – одну по строкам, другую по столбцам – и связи создаются чекбоксами на пересечениях.

Сведения

---

Наименование: Конфигурационная матрица
Системное имя: mes_configuration_matrix
Класс: конфигурационные данные

Колонки таблицы

Название	Тип колонки	Название колонки
Таблица М2М	Reference	m2m_table
Исходная таблица	Reference	from_table
Целевая таблица	Reference	to_table
Фильтр по исходной таблице	Conditions	filter_from
Фильтр по целевой таблице	Conditions	filter_to
ID	Big Integer	sys_id
Когда создано	Date/Time	sys_created_at
Кем создано	Reference	sys_created_by
Когда изменено	Date/Time	sys_updated_at
Кем изменено	Reference	sys_updated_by

---

Поля формы

Поле	Обязательно	Описание
Таблица М2М	Нет	Производная таблица, в которой сохраняются созданные связи
Исходная таблица	Нет	Таблица, записи которой отображаются в строках матрицы
Целевая таблица	Нет	Таблица, записи которой отображаются в столбцах матрицы
Фильтр по исходной таблице	Нет	Условие, ограничивающее набор записей в строках матрицы
Фильтр по целевой таблице	Нет	Условие, ограничивающее набор записей в столбцах матрицы

info

Поля Исходная таблица и Целевая таблица недоступны для редактирования – они заполняются автоматически по выбранной таблице М2М

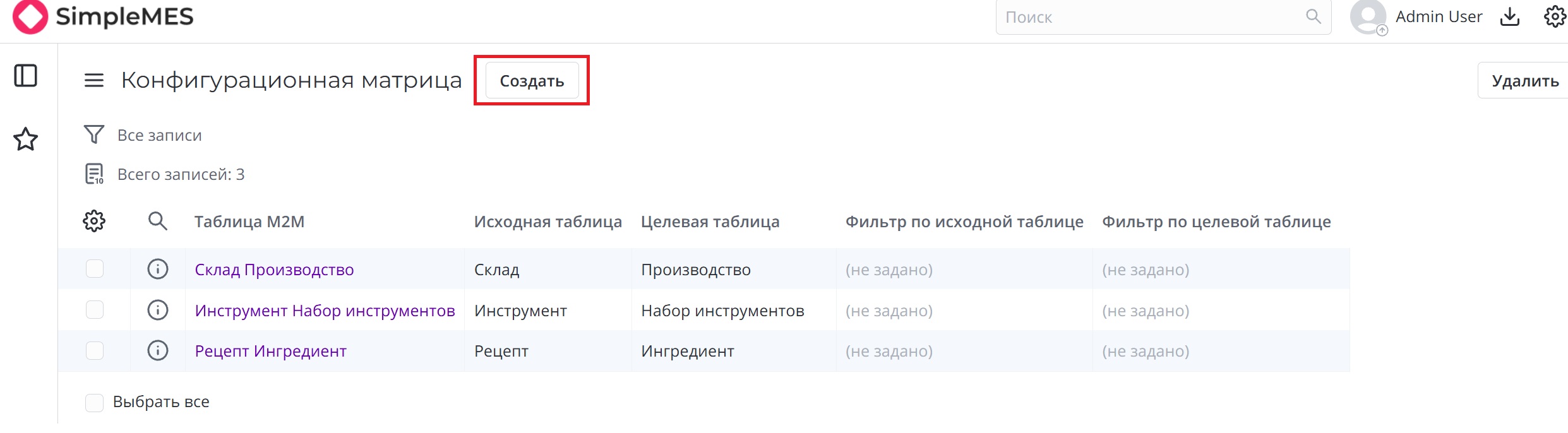

Создание конфигурационной матрицы

Матрицу можно настроить для существующей таблицы М2М или создать новую связь.

Настройка для существующей таблицы М2М

1. В поле Таблица М2М выберите нужную таблицу – поля Исходная таблица и Целевая таблица заполнятся автоматически.
2. Сохраните запись – в нижней части формы появится виджет матрицы.

Создание новой таблицы М2М

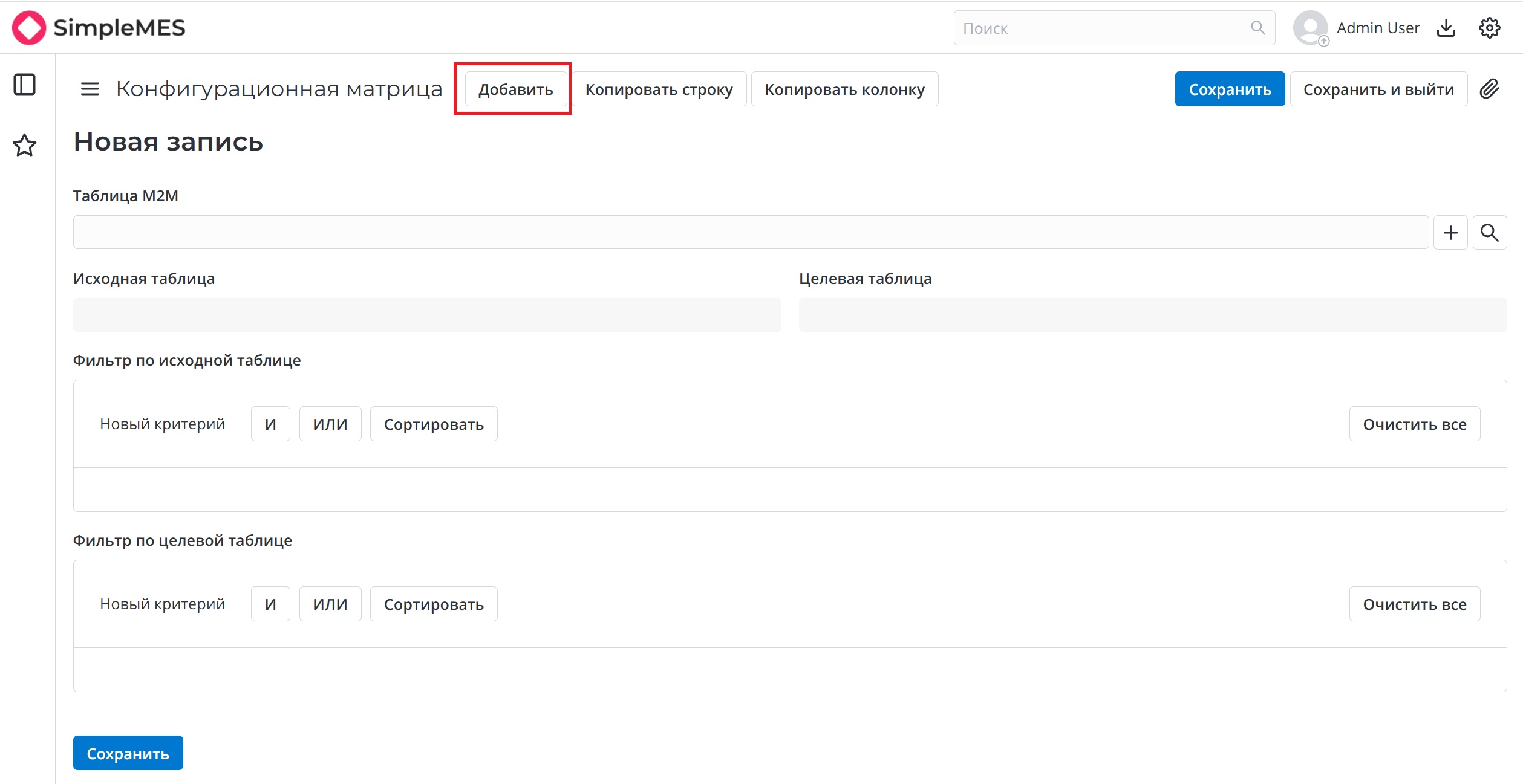

1. Нажмите Добавить в верхней части формы.

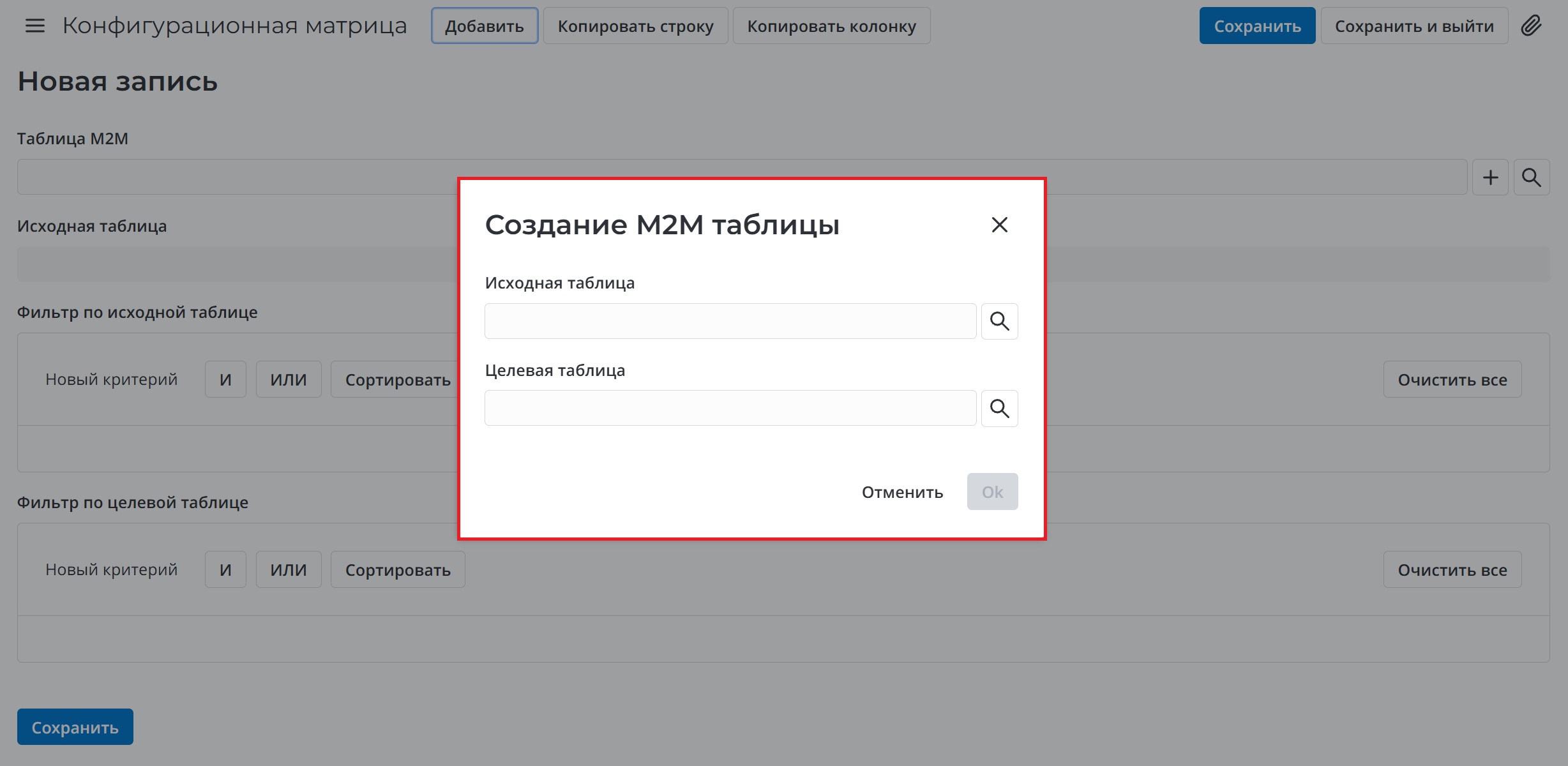

2. В открывшемся окне выберите две таблицы, которые нужно связать.



3. Нажмите Ок – система создаст таблицу М2М и производную от нее, а все три поля матрицы заполнятся автоматически.

4. Сохраните запись – в нижней части формы появится виджет матрицы.

info

Выбрать можно только таблицы класса мастер-данных. Кнопка Ок остается неактивной, пока не заполнены оба поля

внимание

Матрица создает таблицу-связку и записи в ней, но не выводит связанный список на формы. Чтобы связи были видны пользователю, добавьте связанный список на форму каждой из двух таблиц

Как вывести связанный список на формы

1. Откройте форму таблицы, на которую нужно вывести список.
2. В бургер-меню выберите Настроить → Связанные списки → Макет.
3. Перенесите таблицу-связку из окна Доступно для выбора в окно Выбрано.
4. Нажмите Сохранить.

Повторите для второй таблицы. Подробнее – в документации платформы SimpleOne.

info

Для настройки макета нужна роль admin

Работа с матрицей

info

Матрица появляется в нижней части формы после того, как выбрана таблица М2М и запись сохранена

Матрица выглядит как таблица с чекбоксами: слева по строкам перечислены записи исходной таблицы, сверху по столбцам – записи целевой. Каждая клетка на пересечении – это возможная связь между двумя записями.

Чтобы создать связь, установите чекбокс в нужной клетке. Система создаст запись в производной таблице. Чтобы удалить связь, снимите чекбокс.

tip

Матрица отображается только при наличии записей в таблицах, которые нужно связать

Копирование строки или столбца

Если у нескольких записей одинаковый набор связей, его можно скопировать, а не отмечать заново. Например, если три номенклатуры производятся на одних и тех же машинах, достаточно отметить связи для одной из них, а остальным скопировать строку.

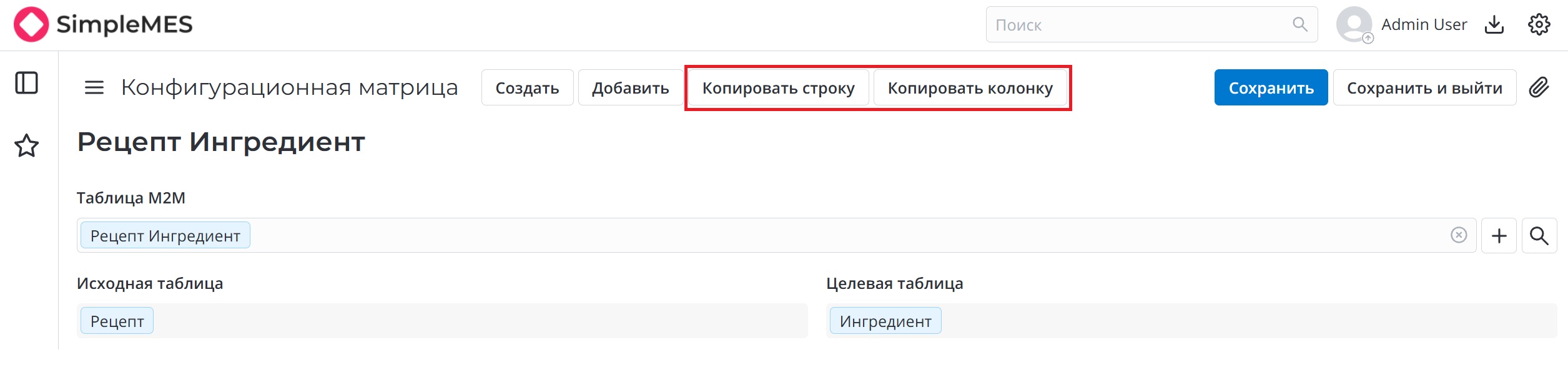

1. Нажмите Копировать строку или Копировать колонку в верхней части формы.

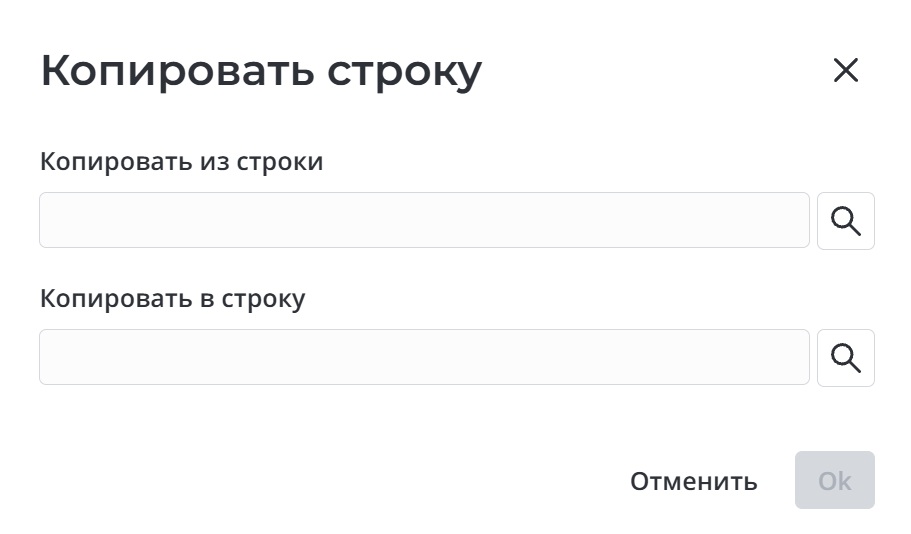

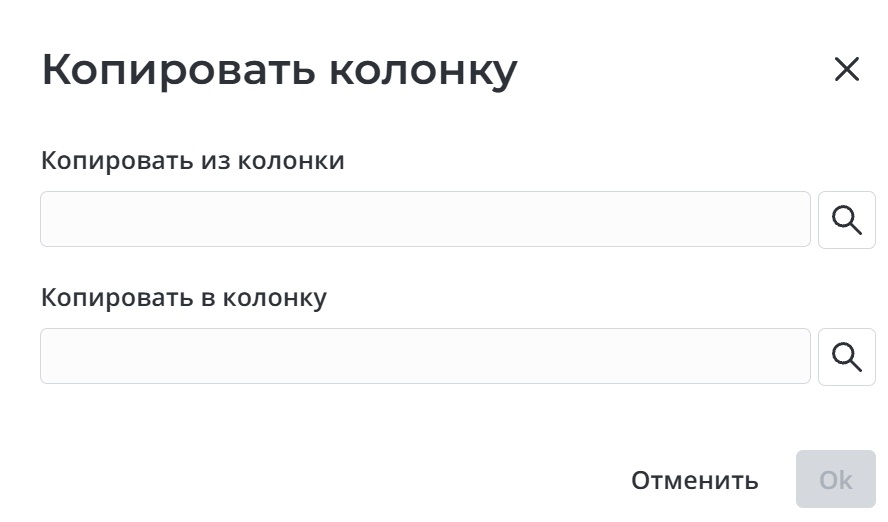

2. В открывшемся окне выберите, откуда и куда нужно перенести отметки.
3. Подтвердите копирование.

Фильтры

Когда записей в таблицах много, удобнее показать не всю матрицу сразу, а только нужную часть. Фильтры сокращают матрицу до нужных записей.

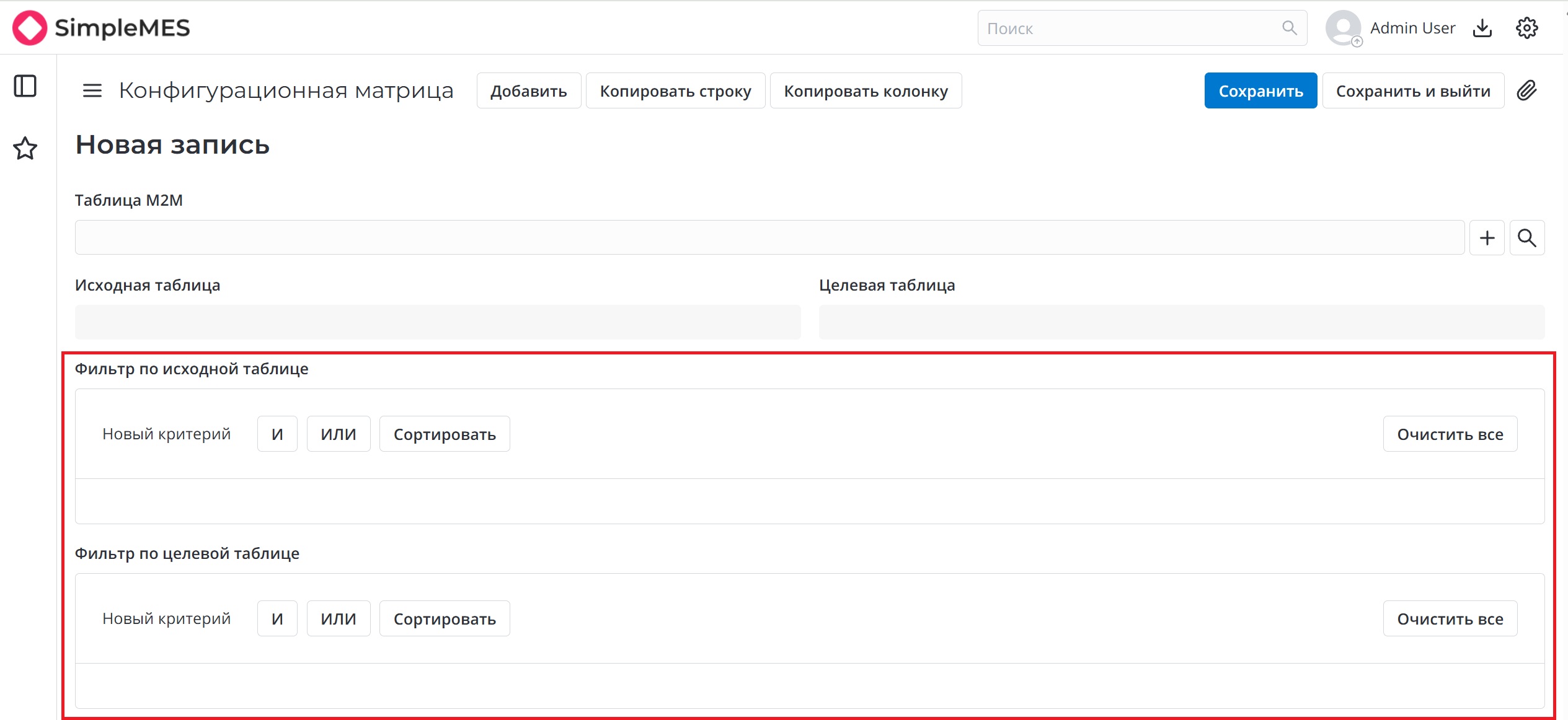

Условия задаются отдельно для каждой таблицы – в полях Фильтр по исходной таблице и Фильтр по целевой таблице.

Каждое условие состоит из трех частей:

Часть	Что выбирается
Поле	Колонка таблицы, по значению которой ограничивается список
Оператор	Способ сравнения: равно, не равно, содержит, начинается с и другие
Значение	Значение, с которым сравнивается поле

info

Набор операторов зависит от типа колонки: например, к полю типа True/False применимо только «равно» и «не равно», а к числовым – еще и сравнение «больше» и «меньше». Полный список операторов по каждому типу колонки – в документации платформы SimpleOne

Несколько условий

Условия можно объединять кнопками И и ИЛИ:

• И – в матрице останутся записи, которые соответствуют всем условиям сразу;
• ИЛИ – записи, которые соответствуют хотя бы одному условию.

Кнопка Сортировать задает порядок, в котором записи отображаются в матрице, а Очистить все удаляет все заданные условия.
